Sensor IC LM355Z

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Gambar Rangkaian

2. Penjelasan

3. Link Download

1. Gambar Rangkaian(kembali)

2. Penjelasan(kembali)

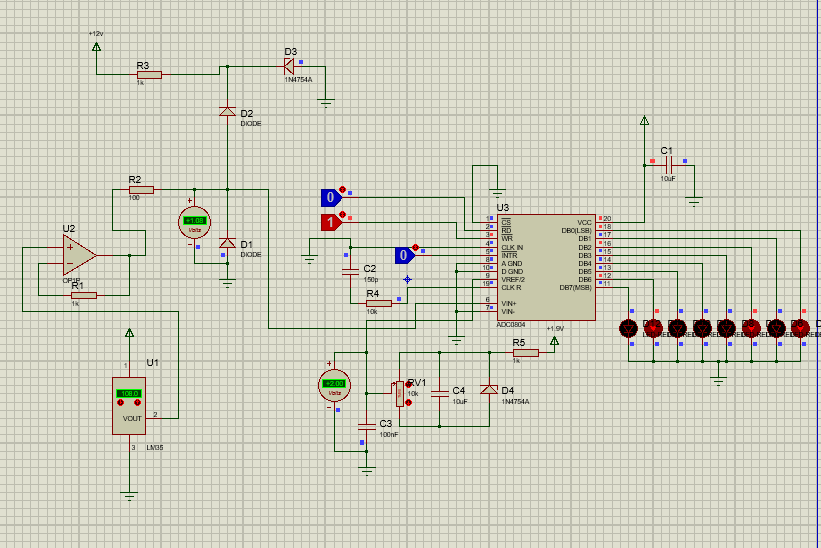

Rangakain ini menggunakan rangkaian sensor suhu , sensor suhu (LM35) difungsikan untuk mengubah besaran suhu menjadi tegangan dan menggunakan rangkaian adc 0804 yang berfungsi mengubah besaran analog ke besaran digital.kondisi CS dihubungkan ke ground dikarenakan CS bernilai jika aktif low pada dac 0804 memerlukan sinyal WR untuk mengkonversi nilai pada DAC 0804 ini WR bernilai aktif low.akan tetapi pada rangkaian ini nilai WR bernilai 1 (high) untuk kondisi stand by.setelah dilakukan konversi diberikan nilai input aktif low dan sinyal tersebut akan tetap low dan pada RD diberikan nilai aktif low yang berfungsi sebagai pertanda bahwa komputer hendak membaca hasil konversi tersebut. Output pada yang akan terbaca oleh led akan sama dengan perhitungan pada sensor  (LM35)

3. Link Download(kembali)

• HTML <Download>
• Rangkaian Simulasi <Download>
• Video Simulasi <Download>
